Cüruf Kalıntıları

Moderatör 680 Puan

16 Ağustos 2026, 11:39

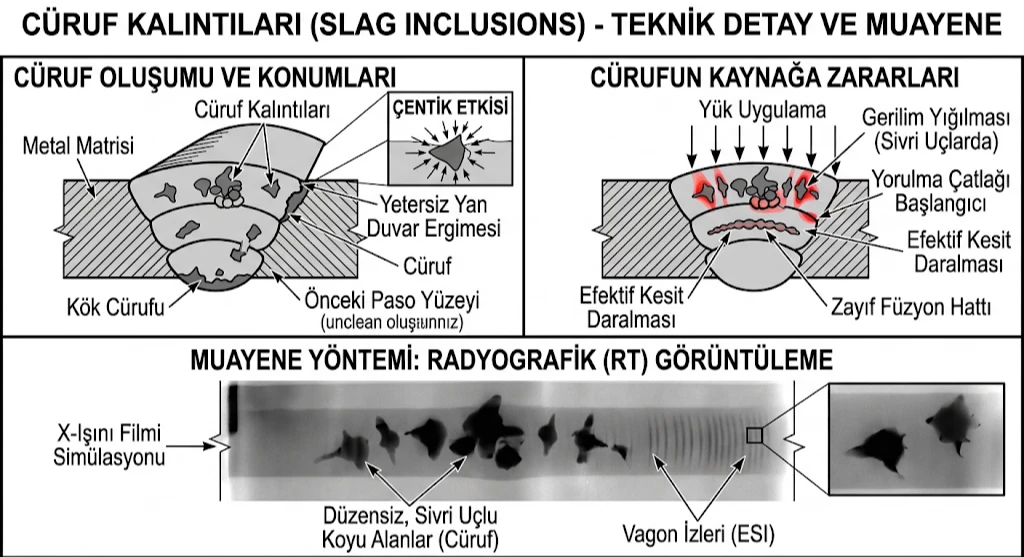

Cüruf kalıntıları, kaynak metali içinde veya kaynak metali ile ana metal arasında hapsolmuş metalik olmayan katı maddelerdir. Özellikle Örtülü Elektrot, Özlü Tel ve Toz Altı Kaynağı gibi cüruf oluşturan kaynak yöntemlerinde karşılaşılan en temel hatalardan biridir.Erimiş kaynak banyosunu atmosferin zararlı etkilerinden korumak için oluşan cüruf, normal şartlarda metalden daha hafif olduğu için yüzeye çıkar. Ancak çeşitli nedenlerle bu cüruf katılaşan metalin içinde kalırsa, kaynak dikişinin mekanik bütünlüğünü zayıflatır.

Görsel

Oğuzhan Katırcı
Boru Hatları & NDT Uzmanı
Katodik Koruma • Kaynak Denetimi

Mevcut BBCode biçimleri korunur. Seçili metne araç çubuğundan biçim uygulayabilirsiniz.

Moderatör 680 Puan

16 Ağustos 2026, 11:40

#2

Cüruf Kalıntılarının Çeşitleri ve Nedenleri
Cüruf hataları genellikle şekillerine ve kaynak dikişindeki konumlarına göre sınıflandırılır. Bu hataların oluşmasında en büyük etken, kaynakçının tekniği ve pasolar arası (interpass) temizliktir.
Uzunlamasına Cüruflar: Genellikle kaynak eksenine paralel uzanan sürekli veya kesintili çizgiler halindeki cüruflardır.

Vagon İzi : Kök pasodan veya önceki pasolardan kalan ve kaynak ağzının kenarlarında (yan duvarlarda) hapsolan paralel cüruf çizgileridir.

Nedeni: Dışbükey bir paso profilinin kenarlarında kalan boşlukların yeterince temizlenmemesi veya bir sonraki pasonun bu cürufu eritememesidir.

İzole/Dağınık Cüruflar: Kaynak metali içinde rastgele dağılmış, düzensiz şekilli cüruf parçacıklarıdır.
Nedeni: Kaynak banyosunun çok hızlı soğuması (cürufun yüzeye çıkmaya vakit bulamaması), çok düşük kaynak akımı veya elektrot açısının yanlış olmasıdır.

Oğuzhan Katırcı
Boru Hatları & NDT Uzmanı
Katodik Koruma • Kaynak Denetimi

[b][i]Cüruf Kalıntılarının Çeşitleri ve Nedenleri[/i][/b][b][i]
[/i][/b][b][i]Cüruf hataları genellikle şekillerine ve kaynak dikişindeki konumlarına göre sınıflandırılır. Bu hataların oluşmasında en büyük etken, kaynakçının tekniği ve pasolar arası (interpass) temizliktir.[/i][/b]
[b][i]Uzunlamasına Cüruflar: Genellikle kaynak eksenine paralel uzanan sürekli veya kesintili çizgiler halindeki cüruflardır.[/i][/b]
[b][i]
[/i][/b][b][i]Vagon İzi : Kök pasodan veya önceki pasolardan kalan ve kaynak ağzının kenarlarında (yan duvarlarda) hapsolan paralel cüruf çizgileridir.[/i][/b]
[b][i]
[/i][/b][b][i]Nedeni: Dışbükey bir paso profilinin kenarlarında kalan boşlukların yeterince temizlenmemesi veya bir sonraki pasonun bu cürufu eritememesidir.[/i][/b]
[b][i]
[/i][/b][b][i]İzole/Dağınık Cüruflar: Kaynak metali içinde rastgele dağılmış, düzensiz şekilli cüruf parçacıklarıdır.[/i][/b]
[b][i]Nedeni: Kaynak banyosunun çok hızlı soğuması (cürufun yüzeye çıkmaya vakit bulamaması), çok düşük kaynak akımı veya elektrot açısının yanlış olmasıdır.[/i][/b]

Mevcut BBCode biçimleri korunur. Seçili metne araç çubuğundan biçim uygulayabilirsiniz.

[b][i]Cüruf Kalıntılarının Çeşitleri ve Nedenleri[/i][/b][b][i]
[/i][/b][b][i]Cüruf hataları genellikle şekillerine ve kaynak dikişindeki konumlarına göre sınıflandırılır. Bu hataların oluşmasında en büyük etken, kaynakçının tekniği ve pasolar arası (interpass) temizliktir.[/i][/b]
[b][i]Uzunlamasına Cüruflar: Genellikle kaynak eksenine paralel uzanan sürekli veya kesintili çizgiler halindeki cüruflardır.[/i][/b]
[b][i]
[/i][/b][b][i]Vagon İzi : Kök pasodan veya önceki pasolardan kalan ve kaynak ağzının kenarlarında (yan duvarlarda) hapsolan paralel cüruf çizgileridir.[/i][/b]
[b][i]
[/i][/b][b][i]Nedeni: Dışbükey bir paso profilinin kenarlarında kalan boşlukların yeterince temizlenmemesi veya bir sonraki pasonun bu cürufu eritememesidir.[/i][/b]
[b][i]
[/i][/b][b][i]İzole/Dağınık Cüruflar: Kaynak metali içinde rastgele dağılmış, düzensiz şekilli cüruf parçacıklarıdır.[/i][/b]
[b][i]Nedeni: Kaynak banyosunun çok hızlı soğuması (cürufun yüzeye çıkmaya vakit bulamaması), çok düşük kaynak akımı veya elektrot açısının yanlış olmasıdır.[/i][/b]

Düzenlendi 16 Ağustos 2026, 11:4316.08.2026 11:43 düzenleyen @oguzhan.katirci

Moderatör 680 Puan

16 Ağustos 2026, 11:43

#3

Cüruf kalıntıları, kaynak dikişinin metalurjik bütünlüğünü bozarak yapının zayıflamasına neden olan tehlikeli süreksizliklerdir. Kaynak banyosunda eriyik metalle yer değiştiren bu metalik olmayan katı maddeler, kaynağa şu temel zararları verir:

Kesit Alanının Daralması (Dayanım Kaybı): Cüruf, sağlam ve sünek kaynak metali yerine yük taşıma kapasitesi olmayan, gevrek ve zayıf bir yapı oluşturur. Bu durum, kaynaklı birleştirmenin efektif kesit alanını daraltarak kopma ve akma dayanımını doğrudan düşürür.
Çentik Etkisi ve Çatlak Başlangıcı: Küresel yapıdaki gözeneklerin aksine, cüruflar genellikle asimetrik, sivri uçlu ve keskin hatlıdır. Bu keskin köşeler, yapı üzerine binen yük altında "gerilim yığılmasına" neden olur. Özellikle dinamik yüklere ve basınca maruz kalan sistemlerde, bu noktalardan yorulma çatlakları başlar ve yapı boyunca ilerler.

Yapısal Süreksizlik ve Yetersiz Erime: Cüruf, ana metal ile kaynak metali veya pasolar arasına sıkıştığında, metallerin birbirine tam olarak kaynamasını engeller. Özellikle yan duvarlarda oluşan uzunlamasına cüruflar, kaynak dikişi boyunca uzanan zayıf bir hat yaratarak kaynağın adeta bir fermuar gibi boydan boya yırtılma riskini artırır.

Korozyon Direncinin Düşmesi: Yüzeye çok yakın olan veya doğrudan yüzeye açılan cüruf kalıntıları, çevresel nemi veya diğer korozif akışkanları içine hapsedebilir. Cürufun süngerimsi ve heterojen yapısı, kaynak bölgesinde lokal korozyonun çok daha hızlı ilerlemesine zemin hazırlar.

Süneklik Kaybı: Kaynak dikişi, bükülme veya genleşme gibi şekil değiştirmelere karşı esneklik (süneklik) göstermelidir. İçerisinde yoğun cüruf barındıran bir kaynak dikişi esneme kabiliyetini yitirir ve aniden kırılarak gevrek kırılma yaşayabilir.

Oğuzhan Katırcı
Boru Hatları & NDT Uzmanı
Katodik Koruma • Kaynak Denetimi

[b][i]Cüruf kalıntıları, kaynak dikişinin metalurjik bütünlüğünü bozarak yapının zayıflamasına neden olan tehlikeli süreksizliklerdir. Kaynak banyosunda eriyik metalle yer değiştiren bu metalik olmayan katı maddeler, kaynağa şu temel zararları verir:[/i][/b][b][i]
[/i][/b]
[b][i]Kesit Alanının Daralması (Dayanım Kaybı): Cüruf, sağlam ve sünek kaynak metali yerine yük taşıma kapasitesi olmayan, gevrek ve zayıf bir yapı oluşturur. Bu durum, kaynaklı birleştirmenin efektif kesit alanını daraltarak kopma ve akma dayanımını doğrudan düşürür.[/i][/b]
[b][i]Çentik Etkisi ve Çatlak Başlangıcı: Küresel yapıdaki gözeneklerin aksine, cüruflar genellikle asimetrik, sivri uçlu ve keskin hatlıdır. Bu keskin köşeler, yapı üzerine binen yük altında "gerilim yığılmasına" neden olur. Özellikle dinamik yüklere ve basınca maruz kalan sistemlerde, bu noktalardan yorulma çatlakları başlar ve yapı boyunca ilerler.[/i][/b]
[b][i]
[/i][/b][b][i]Yapısal Süreksizlik ve Yetersiz Erime: Cüruf, ana metal ile kaynak metali veya pasolar arasına sıkıştığında, metallerin birbirine tam olarak kaynamasını engeller. Özellikle yan duvarlarda oluşan uzunlamasına cüruflar, kaynak dikişi boyunca uzanan zayıf bir hat yaratarak kaynağın adeta bir fermuar gibi boydan boya yırtılma riskini artırır.[/i][/b]
[b][i]
[/i][/b][b][i]Korozyon Direncinin Düşmesi: Yüzeye çok yakın olan veya doğrudan yüzeye açılan cüruf kalıntıları, çevresel nemi veya diğer korozif akışkanları içine hapsedebilir. Cürufun süngerimsi ve heterojen yapısı, kaynak bölgesinde lokal korozyonun çok daha hızlı ilerlemesine zemin hazırlar.[/i][/b]
[b][i]
[/i][/b][b][i]Süneklik Kaybı: Kaynak dikişi, bükülme veya genleşme gibi şekil değiştirmelere karşı esneklik (süneklik) göstermelidir. İçerisinde yoğun cüruf barındıran bir kaynak dikişi esneme kabiliyetini yitirir ve aniden kırılarak gevrek kırılma yaşayabilir.[/i][/b]

Mevcut BBCode biçimleri korunur. Seçili metne araç çubuğundan biçim uygulayabilirsiniz.

[b][i]Cüruf kalıntıları, kaynak dikişinin metalurjik bütünlüğünü bozarak yapının zayıflamasına neden olan tehlikeli süreksizliklerdir. Kaynak banyosunda eriyik metalle yer değiştiren bu metalik olmayan katı maddeler, kaynağa şu temel zararları verir:[/i][/b][b][i]
[/i][/b]
[b][i]Kesit Alanının Daralması (Dayanım Kaybı): Cüruf, sağlam ve sünek kaynak metali yerine yük taşıma kapasitesi olmayan, gevrek ve zayıf bir yapı oluşturur. Bu durum, kaynaklı birleştirmenin efektif kesit alanını daraltarak kopma ve akma dayanımını doğrudan düşürür.[/i][/b]
[b][i]Çentik Etkisi ve Çatlak Başlangıcı: Küresel yapıdaki gözeneklerin aksine, cüruflar genellikle asimetrik, sivri uçlu ve keskin hatlıdır. Bu keskin köşeler, yapı üzerine binen yük altında "gerilim yığılmasına" neden olur. Özellikle dinamik yüklere ve basınca maruz kalan sistemlerde, bu noktalardan yorulma çatlakları başlar ve yapı boyunca ilerler.[/i][/b]
[b][i]
[/i][/b][b][i]Yapısal Süreksizlik ve Yetersiz Erime: Cüruf, ana metal ile kaynak metali veya pasolar arasına sıkıştığında, metallerin birbirine tam olarak kaynamasını engeller. Özellikle yan duvarlarda oluşan uzunlamasına cüruflar, kaynak dikişi boyunca uzanan zayıf bir hat yaratarak kaynağın adeta bir fermuar gibi boydan boya yırtılma riskini artırır.[/i][/b]
[b][i]
[/i][/b][b][i]Korozyon Direncinin Düşmesi: Yüzeye çok yakın olan veya doğrudan yüzeye açılan cüruf kalıntıları, çevresel nemi veya diğer korozif akışkanları içine hapsedebilir. Cürufun süngerimsi ve heterojen yapısı, kaynak bölgesinde lokal korozyonun çok daha hızlı ilerlemesine zemin hazırlar.[/i][/b]
[b][i]
[/i][/b][b][i]Süneklik Kaybı: Kaynak dikişi, bükülme veya genleşme gibi şekil değiştirmelere karşı esneklik (süneklik) göstermelidir. İçerisinde yoğun cüruf barındıran bir kaynak dikişi esneme kabiliyetini yitirir ve aniden kırılarak gevrek kırılma yaşayabilir.[/i][/b]

Düzenlendi 16 Ağustos 2026, 11:5016.08.2026 11:50 düzenleyen @oguzhan.katirci

Moderatör 680 Puan

16 Ağustos 2026, 11:44

#4

Cüruf Kalıntılarını Önleme YöntemleriCürufsuz bir kaynak dikişi elde etmek, titiz bir işçilik ve doğru parametre seçimi gerektirir:

Agresif Pasolar Arası Temizlik: Çok pasolu kaynaklarda, her pasonun ardından cüruf tabakası tel fırça, taşlama motoru veya cüruf çekici ile tamamen metalik parlaklık elde edilene kadar temizlenmelidir. V şeklindeki köşe oluklarına özellikle dikkat edilmelidir.

Paso Profilinin Kontrolü: Çok dışbükey (tümsek) pasolar atmaktan kaçınılmalıdır. Tümsek pasoların kenarlarında cüruf sıkışma riski çok yüksektir. Kaynak dikişi mümkün olduğunca düz veya hafif içbükey olmalıdır.

Optimum İlerleme Hızı: Kaynakçının ilerleme hızı, ark banyosunun cürufun önüne geçmesine izin vermeyecek bir tempoda olmalıdır. Eğer banyo çok hızlı ilerlerse, cüruf eriyik metalin altında kalarak hapsolur.

Doğru Elektrot Açısı: Ark kuvvetinin cürufu geriye (katılaşan metale doğru) itecek şekilde yönlendirilmesi gerekir. Çok dik bir açı, cürufun kaynak banyosunun önüne geçmesine neden olur.

Yeterli Akım Şiddeti: Düşük amper, ana metalin yeterince erimemesine ve cürufun yüzeye çıkması için gereken sıvı formun çabuk katılaşmasına yol açar. Uygun amper kullanımı cüruf akışkanlığını artırır.

Oğuzhan Katırcı
Boru Hatları & NDT Uzmanı
Katodik Koruma • Kaynak Denetimi

[b][i]Cüruf Kalıntılarını Önleme Yöntemleri[/i][/b][b][i]Cürufsuz bir kaynak dikişi elde etmek, titiz bir işçilik ve doğru parametre seçimi gerektirir:[/i][/b]
[b][i]
[/i][/b][b][i]Agresif Pasolar Arası Temizlik: Çok pasolu kaynaklarda, her pasonun ardından cüruf tabakası tel fırça, taşlama motoru veya cüruf çekici ile tamamen metalik parlaklık elde edilene kadar temizlenmelidir. V şeklindeki köşe oluklarına özellikle dikkat edilmelidir.[/i][/b]
[b][i]
[/i][/b][b][i]Paso Profilinin Kontrolü: Çok dışbükey (tümsek) pasolar atmaktan kaçınılmalıdır. Tümsek pasoların kenarlarında cüruf sıkışma riski çok yüksektir. Kaynak dikişi mümkün olduğunca düz veya hafif içbükey olmalıdır.[/i][/b]
[b][i]
[/i][/b][b][i]Optimum İlerleme Hızı: Kaynakçının ilerleme hızı, ark banyosunun cürufun önüne geçmesine izin vermeyecek bir tempoda olmalıdır. Eğer banyo çok hızlı ilerlerse, cüruf eriyik metalin altında kalarak hapsolur.[/i][/b]
[b][i]
[/i][/b][b][i]Doğru Elektrot Açısı: Ark kuvvetinin cürufu geriye (katılaşan metale doğru) itecek şekilde yönlendirilmesi gerekir. Çok dik bir açı, cürufun kaynak banyosunun önüne geçmesine neden olur.[/i][/b]
[b][i]
[/i][/b][b][i]Yeterli Akım Şiddeti: Düşük amper, ana metalin yeterince erimemesine ve cürufun yüzeye çıkması için gereken sıvı formun çabuk katılaşmasına yol açar. Uygun amper kullanımı cüruf akışkanlığını artırır.[/i][/b]

Mevcut BBCode biçimleri korunur. Seçili metne araç çubuğundan biçim uygulayabilirsiniz.

[b][i]Cüruf Kalıntılarını Önleme Yöntemleri[/i][/b][b][i]Cürufsuz bir kaynak dikişi elde etmek, titiz bir işçilik ve doğru parametre seçimi gerektirir:[/i][/b]
[b][i]
[/i][/b][b][i]Agresif Pasolar Arası Temizlik: Çok pasolu kaynaklarda, her pasonun ardından cüruf tabakası tel fırça, taşlama motoru veya cüruf çekici ile tamamen metalik parlaklık elde edilene kadar temizlenmelidir. V şeklindeki köşe oluklarına özellikle dikkat edilmelidir.[/i][/b]
[b][i]
[/i][/b][b][i]Paso Profilinin Kontrolü: Çok dışbükey (tümsek) pasolar atmaktan kaçınılmalıdır. Tümsek pasoların kenarlarında cüruf sıkışma riski çok yüksektir. Kaynak dikişi mümkün olduğunca düz veya hafif içbükey olmalıdır.[/i][/b]
[b][i]
[/i][/b][b][i]Optimum İlerleme Hızı: Kaynakçının ilerleme hızı, ark banyosunun cürufun önüne geçmesine izin vermeyecek bir tempoda olmalıdır. Eğer banyo çok hızlı ilerlerse, cüruf eriyik metalin altında kalarak hapsolur.[/i][/b]
[b][i]
[/i][/b][b][i]Doğru Elektrot Açısı: Ark kuvvetinin cürufu geriye (katılaşan metale doğru) itecek şekilde yönlendirilmesi gerekir. Çok dik bir açı, cürufun kaynak banyosunun önüne geçmesine neden olur.[/i][/b]
[b][i]
[/i][/b][b][i]Yeterli Akım Şiddeti: Düşük amper, ana metalin yeterince erimemesine ve cürufun yüzeye çıkması için gereken sıvı formun çabuk katılaşmasına yol açar. Uygun amper kullanımı cüruf akışkanlığını artırır.[/i][/b]

Düzenlendi 16 Ağustos 2026, 11:5116.08.2026 11:51 düzenleyen @oguzhan.katirci

Moderatör 680 Puan

16 Ağustos 2026, 11:50

#5

Uluslararası Standartlara Göre Kabul Kriterleri Özellikle boru hatları ve endüstriyel tesislerin inşasında cüruf hatalarının kabul sınırları net bir şekilde belirlenmiştir. Sivri köşeli yapılarından dolayı cüruflar, gözeneklere kıyasla daha yüksek bir çentik etkisi yaratır ve yorulma çatlaklarına zemin hazırlar.

API 1104 Çerçevesinde Değerlendirme: Boru hatları standardı olan API 1104, cürufları ESI ve ISI olarak ikiye ayırır.

ESI (Uzamış Cüruf): Tek bir ESI'nin uzunluğu 50 mm'yi (2 inç) aşamaz. Herhangi bir 300 mm'lik (12 inç) sürekli kaynak boyunda ESI'lerin toplam uzunluğu 50 mm'yi geçemez. ESI'nin genişliği 1.6 mm'yi (1/16 inç) aşıyorsa hata olarak kabul edilir.
ISI (İzole Cüruf): Herhangi bir 300 mm'lik (12 inç) kaynak boyunda ISI'lerin toplam uzunluğu 13 mm'yi (1/2 inç) geçemez. Tek bir ISI'nin genişliği 3 mm'yi (1/8 inç) aşıyorsa reddedilir.

ASME B31.8 Çerçevesinde Değerlendirme: ASME kodları genellikle cürufu "hizalanmış süreksizlikler" veya uzamış belirtiler kapsamında değerlendirir. Genel kural olarak, radyografide tespit edilen uzamış bir cürufun boyu, t (malzeme et kalınlığı) olmak üzere, genellikle 1/3t değerini aşıyorsa (belirli kalınlık aralıkları için) kabul edilemez bulunur.

Oğuzhan Katırcı
Boru Hatları & NDT Uzmanı
Katodik Koruma • Kaynak Denetimi

[b][i]Uluslararası Standartlara Göre Kabul Kriterleri Özellikle boru hatları ve endüstriyel tesislerin inşasında cüruf hatalarının kabul sınırları net bir şekilde belirlenmiştir. Sivri köşeli yapılarından dolayı cüruflar, gözeneklere kıyasla daha yüksek bir çentik etkisi yaratır ve yorulma çatlaklarına zemin hazırlar.[/i][/b][b][i]
[/i][/b]
[b][i]API 1104 Çerçevesinde Değerlendirme: Boru hatları standardı olan API 1104, cürufları ESI ve ISI olarak ikiye ayırır.[/i][/b]
[b][i]
[/i][/b][b][i]ESI (Uzamış Cüruf): Tek bir ESI'nin uzunluğu 50 mm'yi (2 inç) aşamaz. Herhangi bir 300 mm'lik (12 inç) sürekli kaynak boyunda ESI'lerin toplam uzunluğu 50 mm'yi geçemez. [/i][/b][b][i]ESI'nin genişliği 1.6 mm'yi (1/16 inç) aşıyorsa hata olarak kabul edilir. [/i][/b]
[b][i]ISI (İzole Cüruf): Herhangi bir 300 mm'lik (12 inç) kaynak boyunda ISI'lerin toplam uzunluğu 13 mm'yi (1/2 inç) geçemez. Tek bir ISI'nin genişliği 3 mm'yi (1/8 inç) aşıyorsa reddedilir. [/i][/b]
[b][i]
[/i][/b][b][i]ASME B31.8 Çerçevesinde Değerlendirme: ASME kodları genellikle cürufu "hizalanmış süreksizlikler" veya uzamış belirtiler kapsamında değerlendirir. Genel kural olarak, radyografide tespit edilen uzamış bir cürufun boyu, t (malzeme et kalınlığı) olmak üzere, genellikle 1/3t değerini aşıyorsa (belirli kalınlık aralıkları için) kabul edilemez bulunur.[/i][/b]

Mevcut BBCode biçimleri korunur. Seçili metne araç çubuğundan biçim uygulayabilirsiniz.

[b][i]Uluslararası Standartlara Göre Kabul Kriterleri Özellikle boru hatları ve endüstriyel tesislerin inşasında cüruf hatalarının kabul sınırları net bir şekilde belirlenmiştir. Sivri köşeli yapılarından dolayı cüruflar, gözeneklere kıyasla daha yüksek bir çentik etkisi yaratır ve yorulma çatlaklarına zemin hazırlar.[/i][/b][b][i]
[/i][/b]
[b][i]API 1104 Çerçevesinde Değerlendirme: Boru hatları standardı olan API 1104, cürufları ESI ve ISI olarak ikiye ayırır.[/i][/b]
[b][i]
[/i][/b][b][i]ESI (Uzamış Cüruf): Tek bir ESI'nin uzunluğu 50 mm'yi (2 inç) aşamaz. Herhangi bir 300 mm'lik (12 inç) sürekli kaynak boyunda ESI'lerin toplam uzunluğu 50 mm'yi geçemez. [/i][/b][b][i]ESI'nin genişliği 1.6 mm'yi (1/16 inç) aşıyorsa hata olarak kabul edilir. [/i][/b]
[b][i]ISI (İzole Cüruf): Herhangi bir 300 mm'lik (12 inç) kaynak boyunda ISI'lerin toplam uzunluğu 13 mm'yi (1/2 inç) geçemez. Tek bir ISI'nin genişliği 3 mm'yi (1/8 inç) aşıyorsa reddedilir. [/i][/b]
[b][i]
[/i][/b][b][i]ASME B31.8 Çerçevesinde Değerlendirme: ASME kodları genellikle cürufu "hizalanmış süreksizlikler" veya uzamış belirtiler kapsamında değerlendirir. Genel kural olarak, radyografide tespit edilen uzamış bir cürufun boyu, t (malzeme et kalınlığı) olmak üzere, genellikle 1/3t değerini aşıyorsa (belirli kalınlık aralıkları için) kabul edilemez bulunur.[/i][/b]

Düzenlendi 16 Ağustos 2026, 11:5016.08.2026 11:50 düzenleyen @oguzhan.katirci

Moderatör 680 Puan

16 Ağustos 2026, 11:57

#6

Temel NDT Yöntemlerinde Değerlendirme Yaklaşımları

Radyografik Test (RT) Değerlendirmesi
Röntgen filmi gibi sonuç veren bu yöntemde hacimsel hatalar değerlendirilir.
Değerlendirme, X-ışını veya Gama ışını filmleri üzerindeki optik yoğunluk (siyahlık/grilik) farklarına bakılarak negatoskop üzerinde yapılır.
Cüruf, gözenek veya kök boşluğu gibi içinden ışının daha kolay geçtiği düşük yoğunluklu hatalar filmde daha koyu, tungsten kalıntısı gibi yüksek yoğunluklu hatalar ise ana metale kıyasla daha açık renkli lekeler olarak yorumlanır.
Değerlendirmenin geçerli olabilmesi için filmin geometrik keskinliği ve kontrastı yeterli olmalıdır. Bu kalite, film üzerine konulan Penetrametrelerin ince tellerinin veya deliklerinin net olarak okunabilmesiyle ispatlanır.

Ultrasonik Test (UT) Değerlendirmesi
Özellikle çatlaklar, lamine hatalar ve birleşme noksanlıkları gibi iki boyutlu düzlemsel hataların yerini ve derinliğini bulmada kullanılır.
Değerlendirme, malzeme içine gönderilen yüksek frekanslı ses dalgalarının hatalara çarpıp geri dönmesi (eko) prensibiyle, cihaz ekranında oluşan vektörel pikler üzerinden yapılır.
Sinyalin (pikin) ekran üzerindeki yatay konumu hatanın ne kadar derinde olduğunu, dikey yüksekliği ise yansıtıcı yüzeyin, yani hatanın ne kadar büyük olduğunu ifade eder.
Hata boyutlandırması, önceden kalibre edilmiş referans bloklar yardımıyla çizilen mesafe-genlik eğrileri referans alınarak yapılır.

Girdap Akımları (Eddy) Değerlendirmesi
İletken malzemelerin yüzey hataları, korozyon tespiti ve kaplama veya cidar kalınlıklarının ölçülmesinde kullanılır.
Elektromanyetik indüksiyon prensibiyle çalışır.
Test parçasındaki çatlaklar, boşluklar veya kalınlık değişimleri ölçüm bobininin empedansını değiştirir. Bu değişimler, cihaz ekranında faz ve genlik değişimlerini gösteren vektörel sinyaller veya karmaşık eğriler şeklinde yorumlanır. Sinyal açısı genellikle hatanın derinliği hakkında bilgi verir.

Yüzey Muayeneleri: Sıvı Penetrant (PT) ve Manyetik Parçacık (MT)
Bu iki yöntem yalnızca malzemenin yüzeyine açık veya (MT için) yüzeyin çok az altındaki hataların boyutlandırılmasında kullanılır.
Sıvı Penetrant (PT): Kılcallık etkisiyle hatanın içine sızan sıvının geliştirici yardımıyla kusulmasıdır. Çıplak gözle değerlendirilir. Gözenekler yuvarlak formda kırmızı kanamalar, çatlaklar ise kesintili veya sürekli ince çizgiler olarak ölçülür.
Manyetik Parçacık (MT): Parçada oluşturulan manyetik alanın, bir çatlakla karşılaştığında yüzeye taşması prensibidir. Yüzeye serpilen demir tozları hatanın şeklini alır. Değerlendirmede en hassas sonuç, uygulanan manyetik alan çizgileri hataya dik açıyla kesiştiğinde alınır.

Oğuzhan Katırcı
Boru Hatları & NDT Uzmanı
Katodik Koruma • Kaynak Denetimi

[b][i]Temel NDT Yöntemlerinde Değerlendirme Yaklaşımları[/i][/b][b][i]
[/i][/b]
[b][i]Radyografik Test (RT) Değerlendirmesi[/i][/b]
[b][i]Röntgen filmi gibi sonuç veren bu yöntemde hacimsel hatalar değerlendirilir.[/i][/b]
[b][i]Değerlendirme, X-ışını veya Gama ışını filmleri üzerindeki optik yoğunluk (siyahlık/grilik) farklarına bakılarak negatoskop üzerinde yapılır.[/i][/b]
[b][i]Cüruf, gözenek veya kök boşluğu gibi içinden ışının daha kolay geçtiği düşük yoğunluklu hatalar filmde daha koyu, tungsten kalıntısı gibi yüksek yoğunluklu hatalar ise ana metale kıyasla daha açık renkli lekeler olarak yorumlanır.[/i][/b]
[b][i]Değerlendirmenin geçerli olabilmesi için filmin geometrik keskinliği ve kontrastı yeterli olmalıdır. Bu kalite, film üzerine konulan Penetrametrelerin ince tellerinin veya deliklerinin net olarak okunabilmesiyle ispatlanır.[/i][/b]
[b][i]
[/i][/b]
[b][i]Ultrasonik Test (UT) Değerlendirmesi[/i][/b]
[b][i]Özellikle çatlaklar, lamine hatalar ve birleşme noksanlıkları gibi iki boyutlu düzlemsel hataların yerini ve derinliğini bulmada kullanılır.[/i][/b]
[b][i]Değerlendirme, malzeme içine gönderilen yüksek frekanslı ses dalgalarının hatalara çarpıp geri dönmesi (eko) prensibiyle, cihaz ekranında oluşan vektörel pikler üzerinden yapılır.[/i][/b]
[b][i]Sinyalin (pikin) ekran üzerindeki yatay konumu hatanın ne kadar derinde olduğunu, dikey yüksekliği ise yansıtıcı yüzeyin, yani hatanın ne kadar büyük olduğunu ifade eder.[/i][/b]
[b][i]Hata boyutlandırması, önceden kalibre edilmiş referans bloklar yardımıyla çizilen mesafe-genlik eğrileri referans alınarak yapılır.[/i][/b]
[b][i]
[/i][/b]
[b][i]Girdap Akımları (Eddy) Değerlendirmesi[/i][/b]
[b][i]İletken malzemelerin yüzey hataları, korozyon tespiti ve kaplama veya cidar kalınlıklarının ölçülmesinde kullanılır.[/i][/b]
[b][i]Elektromanyetik indüksiyon prensibiyle çalışır.[/i][/b]
[b][i]Test parçasındaki çatlaklar, boşluklar veya kalınlık değişimleri ölçüm bobininin empedansını değiştirir. Bu değişimler, cihaz ekranında faz ve genlik değişimlerini gösteren vektörel sinyaller veya karmaşık eğriler şeklinde yorumlanır. Sinyal açısı genellikle hatanın derinliği hakkında bilgi verir.[/i][/b]
[b][i]
[/i][/b]
[b][i]Yüzey Muayeneleri: Sıvı Penetrant (PT) ve Manyetik Parçacık (MT)[/i][/b]
[b][i]Bu iki yöntem yalnızca malzemenin yüzeyine açık veya (MT için) yüzeyin çok az altındaki hataların boyutlandırılmasında kullanılır.[/i][/b]
[b][i]Sıvı Penetrant (PT): Kılcallık etkisiyle hatanın içine sızan sıvının geliştirici yardımıyla kusulmasıdır. Çıplak gözle değerlendirilir. Gözenekler yuvarlak formda kırmızı kanamalar, çatlaklar ise kesintili veya sürekli ince çizgiler olarak ölçülür.[/i][/b]
[b][i]Manyetik Parçacık (MT): Parçada oluşturulan manyetik alanın, bir çatlakla karşılaştığında yüzeye taşması prensibidir. Yüzeye serpilen demir tozları hatanın şeklini alır. Değerlendirmede en hassas sonuç, uygulanan manyetik alan çizgileri hataya dik açıyla kesiştiğinde alınır.[/i][/b]

Mevcut BBCode biçimleri korunur. Seçili metne araç çubuğundan biçim uygulayabilirsiniz.

[b][i]Temel NDT Yöntemlerinde Değerlendirme Yaklaşımları[/i][/b][b][i]
[/i][/b]
[b][i]Radyografik Test (RT) Değerlendirmesi[/i][/b]
[b][i]Röntgen filmi gibi sonuç veren bu yöntemde hacimsel hatalar değerlendirilir.[/i][/b]
[b][i]Değerlendirme, X-ışını veya Gama ışını filmleri üzerindeki optik yoğunluk (siyahlık/grilik) farklarına bakılarak negatoskop üzerinde yapılır.[/i][/b]
[b][i]Cüruf, gözenek veya kök boşluğu gibi içinden ışının daha kolay geçtiği düşük yoğunluklu hatalar filmde daha koyu, tungsten kalıntısı gibi yüksek yoğunluklu hatalar ise ana metale kıyasla daha açık renkli lekeler olarak yorumlanır.[/i][/b]
[b][i]Değerlendirmenin geçerli olabilmesi için filmin geometrik keskinliği ve kontrastı yeterli olmalıdır. Bu kalite, film üzerine konulan Penetrametrelerin ince tellerinin veya deliklerinin net olarak okunabilmesiyle ispatlanır.[/i][/b]
[b][i]
[/i][/b]
[b][i]Ultrasonik Test (UT) Değerlendirmesi[/i][/b]
[b][i]Özellikle çatlaklar, lamine hatalar ve birleşme noksanlıkları gibi iki boyutlu düzlemsel hataların yerini ve derinliğini bulmada kullanılır.[/i][/b]
[b][i]Değerlendirme, malzeme içine gönderilen yüksek frekanslı ses dalgalarının hatalara çarpıp geri dönmesi (eko) prensibiyle, cihaz ekranında oluşan vektörel pikler üzerinden yapılır.[/i][/b]
[b][i]Sinyalin (pikin) ekran üzerindeki yatay konumu hatanın ne kadar derinde olduğunu, dikey yüksekliği ise yansıtıcı yüzeyin, yani hatanın ne kadar büyük olduğunu ifade eder.[/i][/b]
[b][i]Hata boyutlandırması, önceden kalibre edilmiş referans bloklar yardımıyla çizilen mesafe-genlik eğrileri referans alınarak yapılır.[/i][/b]
[b][i]
[/i][/b]
[b][i]Girdap Akımları (Eddy) Değerlendirmesi[/i][/b]
[b][i]İletken malzemelerin yüzey hataları, korozyon tespiti ve kaplama veya cidar kalınlıklarının ölçülmesinde kullanılır.[/i][/b]
[b][i]Elektromanyetik indüksiyon prensibiyle çalışır.[/i][/b]
[b][i]Test parçasındaki çatlaklar, boşluklar veya kalınlık değişimleri ölçüm bobininin empedansını değiştirir. Bu değişimler, cihaz ekranında faz ve genlik değişimlerini gösteren vektörel sinyaller veya karmaşık eğriler şeklinde yorumlanır. Sinyal açısı genellikle hatanın derinliği hakkında bilgi verir.[/i][/b]
[b][i]
[/i][/b]
[b][i]Yüzey Muayeneleri: Sıvı Penetrant (PT) ve Manyetik Parçacık (MT)[/i][/b]
[b][i]Bu iki yöntem yalnızca malzemenin yüzeyine açık veya (MT için) yüzeyin çok az altındaki hataların boyutlandırılmasında kullanılır.[/i][/b]
[b][i]Sıvı Penetrant (PT): Kılcallık etkisiyle hatanın içine sızan sıvının geliştirici yardımıyla kusulmasıdır. Çıplak gözle değerlendirilir. Gözenekler yuvarlak formda kırmızı kanamalar, çatlaklar ise kesintili veya sürekli ince çizgiler olarak ölçülür.[/i][/b]
[b][i]Manyetik Parçacık (MT): Parçada oluşturulan manyetik alanın, bir çatlakla karşılaştığında yüzeye taşması prensibidir. Yüzeye serpilen demir tozları hatanın şeklini alır. Değerlendirmede en hassas sonuç, uygulanan manyetik alan çizgileri hataya dik açıyla kesiştiğinde alınır.[/i][/b]
